شیرآلات صنعتی یکی از مهم‌ترین اجزای سیستم‌های پایپینگ و انتقال سیالات در صنایع مختلف محسوب می‌شوند. این تجهیزات کاربردی در کنترل، تنظیم و قطع جریان سیالات از جمله گازها، مایعات و بخارات ایفا می‌کنند.
استفاده از شیرآلات مناسب، نه‌تنها کارایی سیستم را افزایش می‌دهد، بلکه موجب کاهش هزینه‌های نگهداری و افزایش طول عمر تجهیزات می‌شود. در این مقاله، به بررسی انواع شیرآلات صنعتی، کاربردها، مزایا و استانداردهای مربوط به آن‌ها پرداخته خواهد شد.
شیرآلات صنعتی چیست؟
شیرآلات صنعتی تجهیزاتی هستند که برای قطع و وصل جریان سیالات یا تنظیم دبی آن‌ها در سیستم‌های لوله‌کشی استفاده می‌شوند. این شیرآلات در انواع مختلفی طراحی می‌شوند و هر کدام برای کاربرد خاص خود در شرایط خاص عمل می‌کنند. شیرهای صنعتی می‌توانند از جنس‌های مختلفی مانند فولاد ضد زنگ، برنز، چدن، آلومینیوم و مواد پلی‌اتیلنی ساخته شوند که بسته به نوع سیال، فشار و دمای کاری، انتخاب می‌شوند.
اجزای شیرآلات صنعتی
شیرآلات صنعتی از اجزای مختلفی تشکیل شده‌اند که شامل بدنه، دیسک یا عنصر کنترل جریان، نشیمنگاه (Seat)، دسته یا عملگر و آب‌بندها (Packing) می‌شوند. اجزای اصلی شیرآلات صنعتی عبارتند از:
- بدنه (Body): بخش اصلی شیر که تمامی قطعات را در خود جای داده و به لوله‌های سیستم متصل می‌شود.
- دیسک (Disc): عنصر کنترلی که وظیفه قطع، وصل یا تنظیم جریان را بر عهده دارد.
- نشیمنگاه (Seat): محل قرارگیری دیسک که باعث آب‌بندی کامل می‌شود.
- دسته یا عملگر (Actuator): اهرم دستی یا سیستم اتوماتیک که برای باز و بسته کردن شیر مورد استفاده قرار می‌گیرد.
- آب‌بندها (Packing): جهت جلوگیری از نشت سیال به بیرون طراحی شده و در نقاط حساس شیر تعبیه می‌شوند.
انواع شیرآلات صنعتی
- شیر توپی (Ball Valve)
این نوع شیر دارای یک توپ کروی با سوراخ مرکزی است که با چرخش ۹۰ درجه، مسیر جریان سیال را باز یا بسته می‌کند. این شیر به دلیل آب‌بندی قوی، سرعت عملکرد بالا و مقاومت در برابر خوردگی، در صنایع نفت، گاز، شیمیایی و آب و فاضلاب کاربرد گسترده‌ای دارد.
مزایا:
- عملکرد سریع و آسان
- تحمل فشار و دمای بالا
- مقاومت در برابر خوردگی
- عدم نیاز به تعمیر و نگهداری مکرر
- شیر ایمنی (Safety Valve)
این شیر برای محافظت از سیستم‌های تحت فشار طراحی شده است. در صورتی که فشار سیستم از حد مجاز فراتر رود، به‌طور خودکار باز شده و فشار اضافی را تخلیه می‌کند.
مزایا:
- جلوگیری از انفجار و آسیب به تجهیزات
- عملکرد خودکار و بدون نیاز به اپراتور
- کاربرد گسترده در نیروگاه‌ها، پالایشگاه‌ها و صنایع پتروشیمی

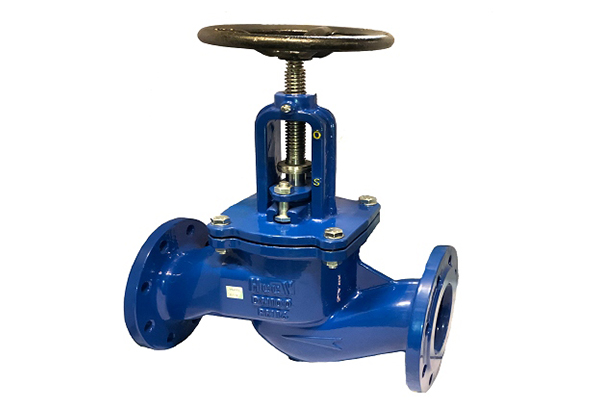

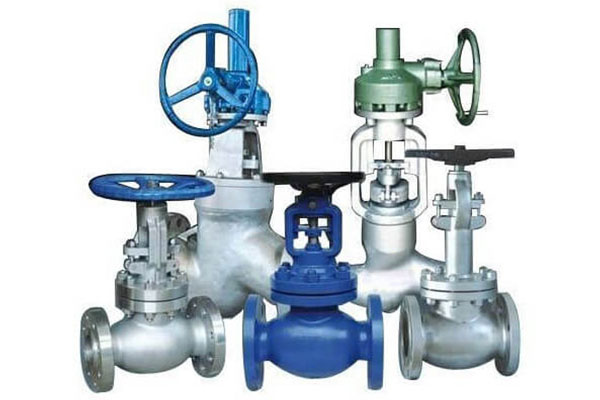

- شیر کروی (Globe Valve)
این شیر برای تنظیم دقیق جریان سیالات به کار می‌رود و دارای دیسکی متحرک است که امکان کنترل تدریجی جریان را فراهم می‌کند. این نوع شیر در صنایع شیمیایی و نفت و گاز محبوب است.
مزایا:
- تنظیم دقیق جریان
- عملکرد مطمئن و طول عمر بالا
- مناسب برای شرایط عملیاتی پیچیده

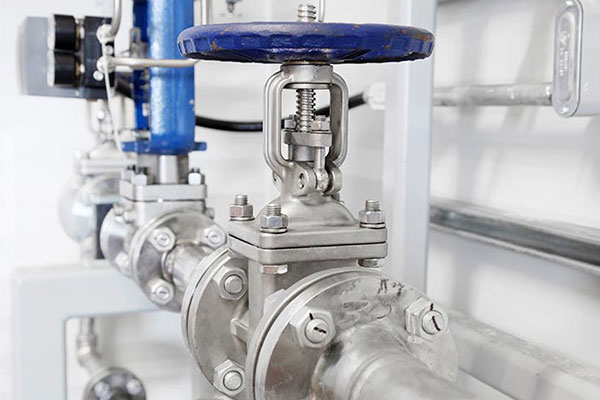

- شیر دروازه‌ای (Gate Valve)
شیر دروازه‌ای یکی از پرکاربردترین انواع شیرآلات صنعتی است که برای قطع و وصل کامل جریان سیال استفاده می‌شود. این شیر معمولاً برای ایجاد ارتباط بین دو جریان سیال یا قطع جریان به کار می‌رود. عملکرد شیر دروازه‌ای به این صورت است که یک دروازه مسطح یا گوه‌ای درون شیر حرکت می‌کند تا جریان سیال را باز یا بسته کند.
مزایای شیر دروازه‌ای:
- قابلیت قطع و وصل کامل جریان.
- افت فشار کم در حالت باز.
- کاربرد وسیع در خطوط انتقال طولانی.
معایب شیر دروازه‌ای:
- زمان‌بر بودن فرآیند باز و بسته شدن.
- حساسیت به سایش و خوردگی، به ویژه در حالت نیمه‌باز.
کاربردهای شیر دروازه‌ای: این شیرها در صنایع نفت، گاز، آب و فاضلاب، و پتروشیمی برای مدیریت جریان سیالات مورد استفاده قرار می‌گیرند.
- شیر کشویی (Gate Valve)
این نوع شیر برای قطع و وصل کامل جریان استفاده می‌شود و برای تنظیم جریان مناسب نیست. این شیر معمولاً در خطوط انتقال آب، نفت و گاز مورد استفاده قرار می‌گیرد.
مزایا:
- امکان عبور کامل سیال بدون افت فشار
- مقاومت بالا در برابر فشار و دما
- نگهداری آسان و هزینه تعمیر کم
- شیر یکطرفه (Check Valve)
این شیر از بازگشت جریان سیال جلوگیری می‌کند و به‌طور خودکار در صورت تغییر جهت جریان بسته می‌شود.
مزایا:
- جلوگیری از بازگشت جریان
- عملکرد خودکار بدون نیاز به اپراتور
- کاربرد در سیستم‌های پمپاژ و خطوط لوله انتقال گاز
- شیر کنترل (Control Valve)
این شیر برای تنظیم دبی، فشار و دمای سیال در سیستم‌های صنعتی استفاده می‌شود و معمولاً دارای عملگرهای پنوماتیکی یا الکتریکی است.
مزایا:
- کنترل دقیق جریان
- امکان اتوماسیون و عملکرد از راه دور
- مناسب برای پالایشگاه‌ها و صنایع شیمیایی
- شیر سوزنی (Needle Valve)
این نوع شیر برای کنترل دقیق جریان‌های کم‌حجم استفاده می‌شود و به دلیل طراحی خاص، امکان تنظیم جزئی و دقیق جریان را فراهم می‌کند.
مزایا:
- دقت بالا در تنظیم جریان
- مناسب برای سیستم‌های ابزار دقیق و آزمایشگاهی
- عمر مفید طولانی
- شیر تنفسی (Breather Valve)
این شیر برای تنظیم فشار در مخازن ذخیره‌سازی طراحی شده است و مانع از افزایش یا کاهش فشار بیش از حد درون مخزن می‌شود.
مزایا:
- جلوگیری از آسیب به مخازن
- حفظ ایمنی در سیستم‌های ذخیره‌سازی
- جلوگیری از نشتی سیالات
- شیر دیافراگمی (Diaphragm Valve)
این شیر برای کنترل جریان سیالات خورنده و حاوی ذرات معلق طراحی شده و از یک دیافراگم انعطاف‌پذیر برای باز و بسته کردن مسیر جریان استفاده می‌کند.
مزایا:
- مقاوم در برابر خوردگی
- مناسب برای سیالات چسبناک و آلوده
- طول عمر بالا در صنایع دارویی و شیمیایی
- شیر پروانه‌ای (Butterfly Valve)
شیر پروانه‌ای یکی از انواع شیرآلات صنعتی چرخشی است که برای قطع و وصل سریع جریان طراحی شده است. این شیرها دارای یک دیسک فلزی هستند که با چرخش ۹۰ درجه، جریان سیال را قطع یا وصل می‌کند. یکی از ویژگی‌های برجسته این شیرها، استفاده از الاستومرها برای آب‌بندی است که باعث می‌شود شیر به سرعت عمل کرده و برای کنترل جریان به صورت موثر آماده باشد.
مزایای شیر پروانه‌ای
- عملکرد سریع: به دلیل طراحی ساده و چرخشی، شیرهای پروانه‌ای می‌توانند جریان را به سرعت قطع یا وصل کنند.
- آب‌بندی موثر: استفاده از الاستومرهای مقاوم شیمیایی باعث می‌شود تا شیر به طور کامل در برابر سیالات خورنده و ساینده مقاوم باشد.
- مناسب برای فشارهای بالا: این شیرها می‌توانند در فشارهای مختلف کار کنند و مقاومت بالایی دارند.
- مقرون به صرفه: طراحی ساده و سبک آن باعث می‌شود که هزینه تولید این شیرها نسبت به سایر شیرآلات پایین‌تر باشد.
معایب شیر پروانه‌ای
- محدودیت در کنترل دقیق جریان: شیرهای پروانه‌ای بیشتر برای قطع و وصل جریان مناسب هستند و نمی‌توانند کنترل دقیقی بر جریان سیال داشته باشند.
- افت فشار در برخی شرایط: در برخی از طراحی‌ها، شیرهای پروانه‌ای ممکن است باعث ایجاد افت فشار در سیستم شوند.
کاربردهای شیر پروانه‌ای
این نوع شیرها بیشتر در سیستم‌های آبرسانی، صنایع تصفیه فاضلاب، صنایع شیمیایی و پتروشیمی به کار می‌روند. همچنین، در سیستم‌های سوخت‌رسانی و انتقال گاز، شیرهای پروانه‌ای به عنوان یک گزینه کارآمد برای قطع و وصل جریان مایعات و گازها استفاده می‌شوند.
- شیر مخروطی یا پلاگ (Plug Valve)
شیرهای مخروطی یا پلاگ نوعی از شیرآلات صنعتی هستند که برای قطع کامل و وصل جریان گاز یا مایع استفاده می‌شوند. این شیرها به عنوان یک نسخه پیشرفته از شیرهای سماوری عمل می‌کنند و می‌توانند جریان سیال را بدون ایجاد افت فشار قابل توجه عبور دهند.
مزایای شیر مخروطی
- عملکرد سریع و مؤثر: شیرهای مخروطی با حرکت چرخشی ۹۰ درجه، می‌توانند به سرعت جریان را باز یا بسته کنند.
- کارایی بالا: این شیرها می‌توانند جریان را به طور کامل بدون ایجاد مانع عبور دهند.
- طراحی ساده و کارآمد: این شیرها دارای طراحی ساده‌ای هستند که باعث کاهش هزینه‌های ساخت و نگهداری می‌شود.
معایب شیر مخروطی
- امکان افت فشار: در برخی موارد، شیرهای مخروطی می‌توانند باعث ایجاد افت فشار جزئی در سیستم شوند.
- مناسب برای فشارهای بالا نیستند: برای سیستم‌های فشار بالا، این شیرها ممکن است مناسب نباشند.
کاربردهای شیر مخروطی
شیرهای مخروطی بیشتر در صنایع نفت و گاز، پتروشیمی و پالایشگاه‌ها به‌طور گسترده استفاده می‌شوند. این شیرها برای قطع و وصل جریان‌های گازی و مایعی که نیاز به عبور بدون مانع دارند، ایده‌آل هستند.
استانداردهای شیرآلات صنعتی
کلاس‌های فشاری (Pressure Class) بر اساس ANSI
- کلاس ۱۵۰: مناسب برای فشارهای پایین ۲۵۰ PSI
- کلاس ۳۰۰: مناسب برای فشارهای متوسط ۵۰۰ PSI
- کلاس ۶۰۰: مناسب برای فشارهای بالا ۱۰۰۰ PSI
- کلاس ۹۰۰: برای فشارهای بسیار بالا ۱۵۰۰ PSI
- کلاس ۱۵۰۰: برای شرایط کاری سنگین ۲۵۰۰ PSI
- کلاس ۲۵۰۰: مناسب برای سیستم‌های فوق فشار بالا ۳۰۰۰ PSI
نکات مهم در انتخاب شیرآلات صنعتی
- نوع سیال: میزان خورندگی، دما و فشار آن بررسی شود.
- شرایط عملیاتی: فشار کاری، دمای محیط و نوع سیستم در نظر گرفته شود.
- نیازهای سیستم: هدف از نصب شیر (قطع و وصل یا تنظیم جریان) مشخص شود.
- مواد سازنده: استفاده از آلیاژهای مقاوم در برابر خوردگی توصیه می‌شود.
- استانداردها: رعایت استانداردهای معتبر مانند API، ANSI و DIN ضروری است
نکات مهم در انتخاب شیرآلات صنعتی
برای انتخاب شیرآلات صنعتی مناسب، باید عواملی مانند نوع سیال، فشار، دما، میزان خوردگی و سایش و نیازهای خاص سیستم را در نظر گرفت. همچنین، انتخاب صحیح شیرآلات می‌تواند تاثیر زیادی در کارایی سیستم، کاهش هزینه‌های تعمیر و نگهداری و افزایش عمر مفید تجهیزات داشته باشد.
نتیجه‌گیری
شیرآلات صنعتی در انواع مختلف و با کاربردهای گوناگون در صنایع مختلف به کار می‌روند. از شیرهای دروازه‌ای برای قطع و وصل جریان، تا شیرهای توپی و پروانه‌ای برای تنظیم دقیق جریان، هر کدام ویژگی‌ها و مزایای خاص خود را دارند. انتخاب صحیح شیرآلات بر اساس شرایط سیستم و نیازهای خاص، به افزایش کارایی و ایمنی فرآیندهای صنعتی کمک می‌کند.
